SF-9506 SAT-файндер стрелочный, 950-2050 МГц

Артикул: SF-9506

Цена: 550 руб 600 руб
  • Полное описание
  • Отзывы

Зачастую наши покупатели хотят самостоятельно установить и настроить спутниковую антенну для просмотра таких пакетов как НТВ+, Триколор, Триколор ТВ Сибирь, Континент, Радуга или Телекарта. Сделать это вы сможете используя наш сатфайндер AZIMUTH SF-9506

Прибор предназначен для быстрого поиска спутников и точной настройки спутниковой антенны на любой спутник. Оснащен звуковой сигнализацией и измерительной шкалой. Прибор имеет разъемы для подключения ресивера и конвертора LNB, стрелочный индикатор, ручку регулировки усиления и четыре светодиода. Эти светодиоды сигнализируют о наличии тона 0 или 22КГц (красные светодиоды) и горизонтальной (левой) / вертикальной (правой) поляризации (зеленые светодиоды). В приборе есть и звуковой сигнализатор, который позволяет подстраивать точное направление антенны по изменяющемуся тону звука. Диапазон частот: 950-2050 МГц, входное напряжение: 13-18В. При повороте спутниковой антенны изменяется положение стрелки-индикатора на приборе. Максимальное отклонение от первоначального уровня соответствует максимуму уровня сигнала – в этом положении и закрепляется спутниковая антенна. Устройство устанавливается между спутниковым конвертором (расположен на спутниковой антенне) и спутниковым ресивером.

Характеристики:

Входные частоты: 950 - 2150 МГц Мин. вх. уровень сигнала: - 40дБм
Макс. вх. уровень сигнала: - 10дБм Вх. сопр.: 75 Ом, разъём F-типа
Вых. сопр.: 75 Ом, разъём F-типа Напр. питания: 13-18 В пост. тока
Вых. уровень конвертера: 52-60 дБ Индикатор: Аналоговый, стрелочный
Световые индикаторы: 4 диода Встроенный компас: Есть
Цвет корпуса: Чёрный Упаковка: Картонная коробка

Подключение и эксплуатация:
Отключите от конвертера кабель, идущий к ресиверу (основной кабель). Соедините F – разъём "Satellite" Индикатора с конвертером (LNB/LNBF) дополнительным кабелем. Подключите основной кабель, идущий от ресивера, к F – разъёму Индикатора обозначенному "Receiver". Включите спутниковый ресивер. Шкала Индикатора при этом засветится, показания стрелки должны быть   около "0". Направьте вашу спутниковую тарелку в соответствии с азимутом и углом установки (приблизительно). Регулируя чувствительность Индикатора установите стрелку на середину шкалы. Следя за изменениями показаний на шкале Индикатора, изменяйте азимут и вертикальный угол установки антенны с целью повышения показаний. Если показания на шкале дошли до максимума, снизьте чувствительность Индикатора, вернув стрелку приблизительно на середину шкалы. Продолжайте медленно изменять положение антенны по углам, добиваясь максимальных показаний Индикатора.

Индикатор имеет 4 светодиода на передней панели, которые указывают:
Светодиод "22 kHz": Ресивер передаёт сигнал 22 кГц, используемый для переключения конвертера LNB к частотам верхнего диапазона.
Светодиод "0 Hz": Ресивер не передаёт сигнал 22 кГц.
Светодиод "13 V": Индикация от спутникового ресивера включением 13 В питания для включения вертикальной (или правой) поляризации конвертера.
Светодиод "18 V": Индикация от спутникового ресивера включением 18 В питания для включения горизонтальной (или левой) поляризации конвертера.


Важная ифнормация:

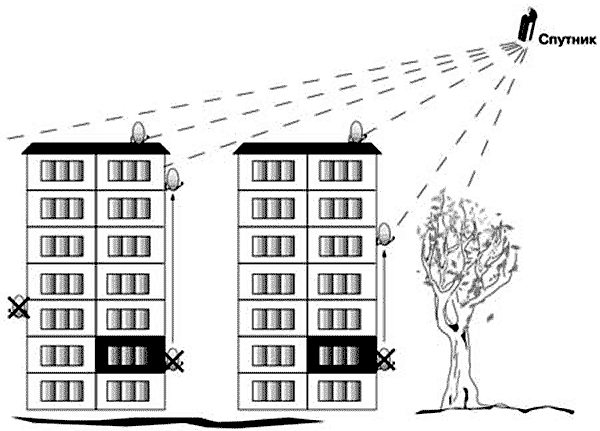

Основной критерий выбора места установки - свободный обзор в направлении на спутник. Под свободным обзором понимается то, что на воображаемой линии, соединяющей антенну и спутник, нет посторонних предметов: зданий, деревьев и т. п.

Антенну можно установить на внешней части балкона или лоджии, на стене около окна или на крыше дома. Антенну не рекомендуется устанавливать внутри балкона или лоджии с остеклением, в местах, где возможно интенсивное попадание на антенну воды, снега, льда: под скатами наклонной крыши, водосливами и т. п.



Для определения направления на спутник используйте наш сервис AZiMUTH.DIRECT. Для начала Вам нужно определиться, какие телеканалы и сервисы Вы желаете принимать.
Исходя из предпочтений выберите спутники, на которые нужно направить антенну, из списка (используйте клавишу «CTRL» для выбора нескольких спутников).
Затем введите адрес планируемой установки и нажмите кнопку «Найти».

Соответствие спутников:

Триколор ТВ/НТВ+
Телекарта и Континент ТВ
36E EUTELSAT 36A/36B (W4/W7)
85.0E HORIZONS 2 | IS-15
НТВ ПЛЮС ВОСТОК
Телекарта Восток
56E ЭКСПРЕСС AT1
140E ЭКСПРЕСС AM5/AT2
Радуга ТВ
ЯМАЛ
75E ABS-2
90E ЯМАЛ 401



Маркер переместится на указанный Вами адрес. Откорректируйте масштаб, перемещая ползунок по вертикальной масштабной линейке (либо вращением колёсика мышки). Для точного позиционирования перетяните маркер курсором мышки.

Зелёная линия укажет вам направление на нужный спутник. Так жы вы можете удерживая клавишу CTRL кликнуть на дополнительные спутники, программы с которых планируете принимать. Масштабируя карту вы можете выбрать удаленный объект, через который проходит зеленая линия, и на который вы будете направлять антенну - высокая труба, отдельно стоящее здание и т.д.

В практике встречались случаи, когда зимой клиенты устанавливали и настраивали спутниковые тарелки на спутник, через ветви деревьев. Зимой телевизор работал нормально, качество сигнала было достаточно для показа спутниковых каналов, но когда летом распускались листья, сигнал пропадал полностью. Деревья одни из главных врагов установщика. Они таят две опасности для настройщиков спутниковых тарелок. Первая – это то, что с течением времени они растут и мешают попаданию сигнала на тарелку. Вторая – это деревья и их ветви в ветреную погоду качает, и если тарелку ставят рядом с деревом в безветренную погоду слишком близко, при ветре качество сигнала падает или плавает из-за деревьев.

После того как мы определились куда монтируем спутниковую антенну можно приступать к установки спутниковой тарелки. Обычно в комплекте с офсетной спутниковой тарелкой идёт все для самостоятельной установки, кроме крепления кронштейна тарелки. Собираем тарелку согласно прилагаемой инструкции по сборке. Устанавливаем конвертор в держатель разъемом вниз и подключаем к нему кабель с установленным F-разъемом.

 На фото снизу показано, как правильно обжать тв F разъем. Для обжима разъема F типа нам понадобится только нож.


Мы для крепления кронштейна спутниковой тарелки используем болты, шурупы, саморезы или анкера в зависимости от поверхности к которой крепится спутниковая антенна. Закреплять кронштейн надо надёжно, что бы он мог выдержать вес человека (примерно 70-100 кг) и при этом не происходило смешения кронштейна. Вот фото внешнего вида спутниковой антенны.




После установки мы должны настроить угол зеркала по месту и направление на спутник. Направление мы уже с вами нашли, а угол рекомендуется посмотреть на других тарелках, которые стоят у ваших соседей.



Видео по теме



Надеемся, что наша инструкция поможет Вам установить комплект спутникового телевидения быстро и качественно!
В случае каких-либо затруднений:
- вы всегда можете обратиться к нам с вопросом, на который мы с удовольствием ответим, или
заказать у нас монтаж комплекта спутникового телевидения!

Для покупки SF-9506 сделайте всего 3 шага:

    Нажмите кнопку и оставьте ваши контактные данные для оформления заказа
    Оплатите 1000 руб через Яндекс Деньги или кредитной картой. Стоимость прибора составляет 550р. + 450р. доставка, в которую входят упаковка товара, отправка курьера на почту, а так же сама доставки из Санкт-Петербурга в Ваш город
    Получите ваш SF-9506 в ближайшем отделении почты России!
